今天推薦的產(chǎn)品HUVEC人臍靜脈內(nèi)皮細(xì)胞被文獻(xiàn)《Biostable Hydrogels Consisting of Hybrid β-Sheet Fibrils Assembled by a Pair of Enantiomer Peptides》引用，影響因子為8.2。

文獻(xiàn)信息

英文標(biāo)題：Biostable hydrogels consisting of hybrid β-sheet fibrils assembled by a pair of enantiomeric peptides

中文標(biāo)題：由一對(duì)對(duì)映體多肽組裝的雜化β-片層纖維組成的生物穩(wěn)定水凝膠

發(fā)表期刊：《Materials Today Bio》

影響因子：8.2

作者單位：東莞理工大學(xué)材料科學(xué)與工程學(xué)院交叉學(xué)科研究所、中國(guó)科學(xué)院上海應(yīng)用物理研究所

作者信息：Tingyuan Tan, Yangqian Hou, Jiali Shi, Biao Wang, Yi Zhang

研究背景

手性肽的組裝促進(jìn)了具有獨(dú)特物理化學(xué)和生物學(xué)性質(zhì)的多樣超分子結(jié)構(gòu)的形成。然而，手性對(duì)肽組裝及其所得水凝膠性質(zhì)的影響仍然未被充分探索。

研究方法

本研究系統(tǒng)地調(diào)查了一對(duì)對(duì)映異構(gòu)肽LELCLALFLF (ECF-5)和DEDCDADFDF (ecf-5)混合體系在不同比例下的組裝傾向、形態(tài)和生物穩(wěn)定性。通過(guò)各種比例的混合，研究了這些混合體系的形成β-折疊纖維的傾向，最終導(dǎo)致自支撐混合水凝膠的形成。

實(shí)驗(yàn)結(jié)果

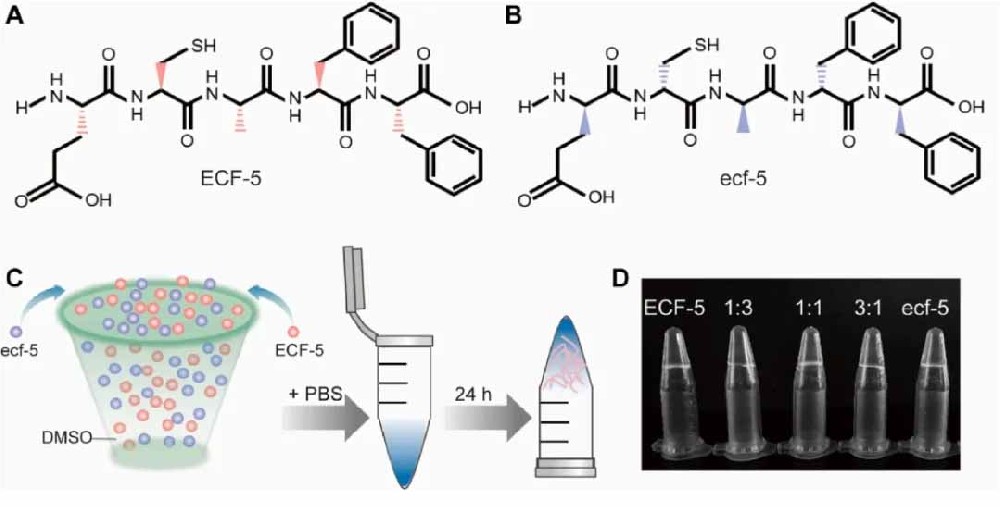

手性肽的交聯(lián)聚合物形成。

(A, B)ECF-5和ecf-5的化學(xué)結(jié)構(gòu)。

(C)凝膠制備過(guò)程的示意圖。

(D)倒置試管中的水凝膠的光學(xué)圖像。凝膠比例在圖中表示為ecf-5和ECF-5的摩爾比;以下同此。

不同比例下由ecf-5和ECF-5形成的肽組裝物的SEM。(A-E)和TEM(F-J)圖像(A)和(F)0:1;(B)和(G)1:3;(C)(H)1:1;(D)和(I)3:1;(E)和(J)1:0。在SEM圖像(A-E)中，長(zhǎng)度標(biāo)尺表示為1μm，在TEM圖像(F-J)中，長(zhǎng)度標(biāo)尺表示為200nm。

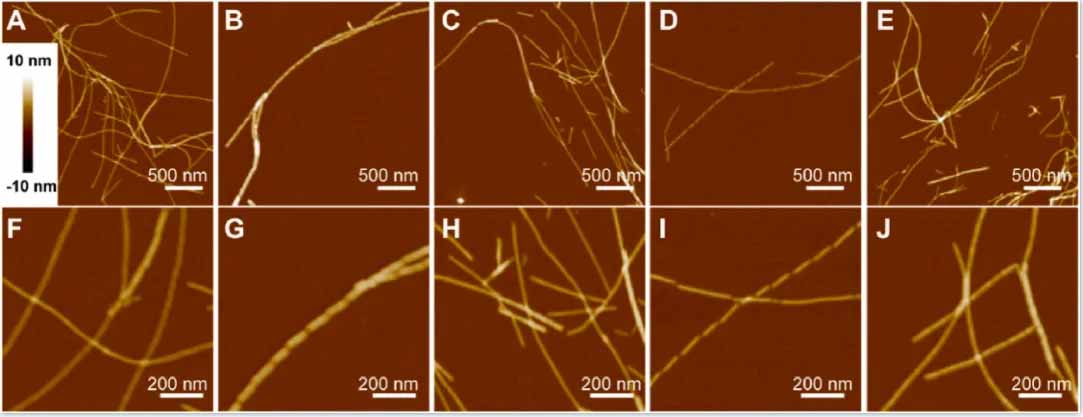

不同比例下由ecf-5和ECF-5形成的肽納米結(jié)構(gòu)的AFM圖像(A)和(F)0:1;(B)和(G)1:3;(C)和(H)1:1;(D)和(I)3:1;(E)和(J)比例為1:0。

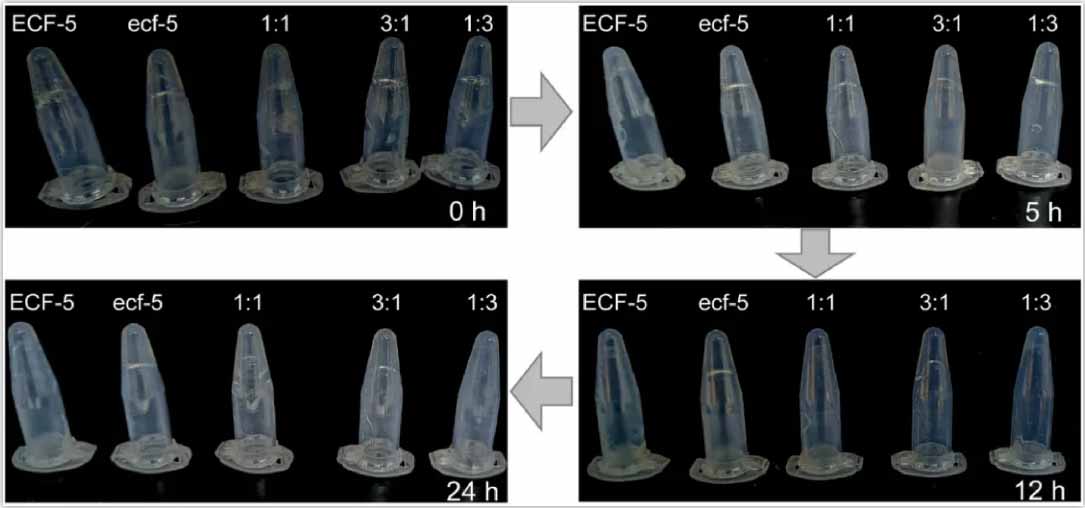

倒置試管中的照片，表明由不同比例的ecf-5和ECF-5形成的凝膠的酶解穩(wěn)定性。在每張照片上都有酶解處理的時(shí)間標(biāo)記。

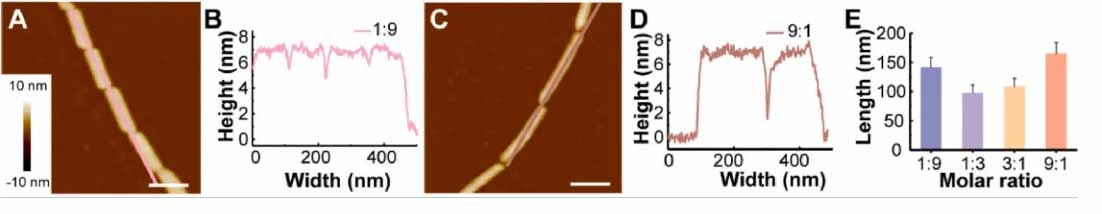

(A, C)由ecf-5和ECF-5形成的肽纖維的AFM圖像，(B, D)沿著在(A, C)中所示的線條的高度剖面。(E)由不同比例的ecf-5和ECF-5形成的纖維上的折痕之間的片段長(zhǎng)度。長(zhǎng)度標(biāo)尺在(A, C)中表示為100nm。

在1:1的比例下形成的水凝膠表現(xiàn)出顯著低于其他比例(0:1, 1:3, 3:1和1:0)的儲(chǔ)能模量(G′)。在1:3和3:1的比例下，大約100納米長(zhǎng)度的片段占主導(dǎo)地位，與其他比例的平滑纖維相比，可能歸因于共組裝和自組裝肽片段的交替排列。引入ecf-5到混合水凝膠中提高了對(duì)蛋白酶消化的抵抗性，并在MIN6和HUVECs細(xì)胞中保持了良好的生物相容性。

研究結(jié)論

這些發(fā)現(xiàn)為開(kāi)發(fā)具有定制性質(zhì)的水凝膠提供了有價(jià)值的見(jiàn)解，使它們成為3D細(xì)胞培養(yǎng)和組織工程的潛在支架。通過(guò)調(diào)整對(duì)映異構(gòu)肽的混合比例，可以調(diào)節(jié)水凝膠的機(jī)械性能，為生物醫(yī)學(xué)應(yīng)用提供了新的視角。
