活體成像技術是指應用影像學方法，在不損傷動物的前提下，對活體狀態下的生物過程進行組織、細胞和分子水平的定性和定量研究的技術。通過這項技術可以非侵入式、直觀地觀測活體動物體內腫瘤的生長，轉移、疾病的發展過程、基因的表達變化等生物學過程。與傳統剝瘤稱重測量的方法相比，活體成像能夠?qū)ν环N實驗對象在不同時間點進行觀察，跟蹤同一觀察目標(標記細胞及基因)，數據更加真實可信，成本更低，靈敏度更高。

目前活體成像技術主要采用生物發光(Bioluminescence)與熒光(Fluorescence)兩種技術，生物發光技術是用熒光素酶(Luciferase)基因標記細胞或者DNA，而熒光技術則是應用熒光蛋白(如GFP,RFP,Mcherry等)標記細胞或是蛋白等研究對象。其中生物發光技術因其操作簡單，反應靈敏，在腫瘤，分子互作及信號傳導等研究中得到了廣泛應用。

小動物活體成像技術相關詞匯

什么是LUC

熒光素酶(Luciferase)是自然界中能夠產生生物熒光的酶的統稱，其中最有代表性的是來自北美螢火蟲(Photinus pyralis)體內的熒光素酶。螢火蟲熒光素酶屬于加氧酶(oxygenase)，其發光反應需要O2和Mg2+參與;有輔酶A(CoA)存在時能提高反應效率，增加發光時間。螢火蟲熒光素酶無需翻譯后修飾，即可表現出熒光素酶活性。將螢火蟲熒光素酶的基因插入慢病毒介導的載體中，通過CAG啟動子過表達從而作為報告基因，在細胞中表達。常用于細胞標記后小動物細胞移植活體成像追蹤，從而評估移植后細胞的歸巢以及治療效果等。

什么是GFP

綠色熒光蛋白1962年在一種學名Aequoreavictoria的水母中發現。其基因所產生的蛋白質，在藍色波長范圍的光線激發下，會發出綠色螢光。這個發光的過程中還需要冷光蛋白質Aequorin的幫助，且這個冷光蛋白質與鈣離子(Ca2+)可產生交互作用。將綠色熒光蛋白的基因插入慢病毒介導的載體中，通過flap-Ub啟動子過表達從而作為報告基因，在細胞中表達。常用于細胞標記后移植追蹤，從而評估移植后細胞的歸巢以及治療效果等。

什么是RFP

紅色熒光蛋白，目前使用的是 mCherry一種來自于蘑菇珊瑚(mushroom coral)的紅色熒光蛋白，常有于標記和示蹤某些分子和細胞組分。相對于其他熒光，mCherry的好處在于它的顏色和應用最多的綠色熒光蛋白(GFP)能進行共同標記，并且mCherry相對于其他單體熒光蛋白來說也具有卓越的光穩定型。本產品將紅色熒光蛋白的基因插入慢病毒介導的載體中，通過flap-Ub啟動子過表達從而作為報告基因，在細胞中表達。常用于細胞標記后移植追蹤，從而評估移植后細胞的歸巢以及治療效果等。

小動物活體成像技術原理

1. 標記原理

哺乳動物生物發光，是將Fluc基因整合到細胞染色體DNA上以表達熒光素酶，當外源(腹腔或靜脈注射)給予其底物熒光素(luciferin)，即可在幾分鐘內產生發光現象。這種酶在ATP及氧氣的存在條件下，催化熒光素的氧化反應才可以發光，因此只有在活細胞內才會產生發光現象，并且光的強度與標記細胞的數目線性相關。對于細菌，lux操縱子由編碼熒光素酶的基因和編碼熒光素酶底物合成酶的基因組成，帶有這種操縱子的細菌會持續發光，不需要外源性底物。

1.1.生物發光成像系統組成

體內可見光成像系統主要由三局部組成

[1] CCD鏡頭：選擇適當?shù)腃CD鏡頭，對于體內可見光成像是非常重要的。

[2] 成像暗箱：像暗箱屏蔽宇宙射線及一切光源,可以使暗箱內部保持完全黑暗，CCD所檢測的光線完全由被檢動物體內發出，防止外界環境的光污染。

[3]軟件系統：軟件系統負責儀器控制和圖像分析。

1.2.標記細胞的方法

通過分子生物學克隆技術,將熒光素酶的基因插到預期觀察的細胞的染色體內，通過單克隆細胞技術的篩選，培養出能穩定表達熒光素酶的細胞株。

1.3結果觀察

將標記好的細胞注入小鼠體內后,觀測前需要注射熒光素酶的底物一熒光素,為約280道爾頓的小分子。注射一次熒光素能保持小鼠體內熒光素酶標記的細胞發光30-45分鐘。應用一個高度靈敏的制冷CCD相機及特別設計的成像暗箱和成像軟件。

2. 光學原理

光在哺乳動物組織內傳播時會被散射和吸收，光子遇到細胞膜和細胞質時會發生折射現象，而且不同類型的細胞和組織吸收光子的特性并不一樣。在偏紅光區域, 大量的光可以穿過組織和皮膚而被檢測到。在相同的深度情況下, 檢測到的發光強度和細胞的數量具有非常好的線性關系?？梢姽怏w內成像技術的基本原理在于光可以穿透實驗動物的組織并且可由儀器量化檢測到的光強度，同時反映出細胞的數量。

2.1. 實驗過程

通過分子生物學克隆技術, 應用單克隆細胞技術的篩選，將熒光素酶的基因穩定整合到預期觀察的細胞的染色體內，培養出能穩定表達熒光素酶蛋白的細胞株。

2.2.熒光成像功能

熒光發光是通過激發光激發熒光基團到達高能量狀態，而后產生發射光。常用的有綠色熒光蛋白(GFP)、紅色熒光蛋白DsRed 及其它熒光報告基團，標記方法與體外熒光成像相似。熒光成像具有費用低廉和操作簡單等優點。同生物發光在動物體內的穿透性相似，紅光的穿透性在體內比藍綠光的穿透性要好得多，近紅外熒光為觀測生理指標的最佳選擇。

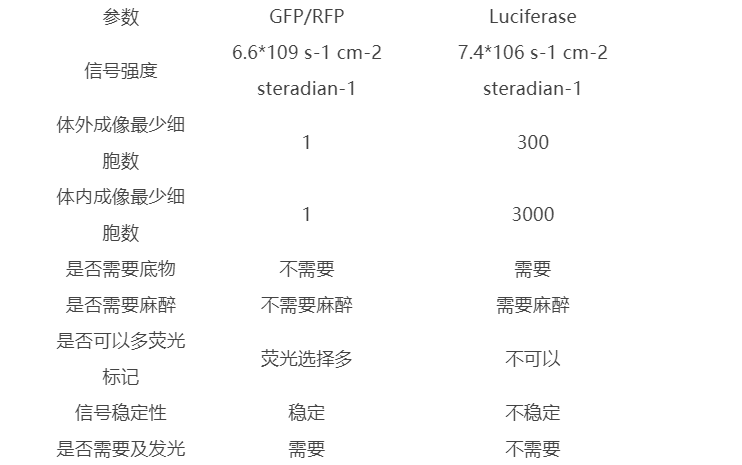

雖然熒光信號遠遠強于生物發光，但非特異性熒光產生的背景噪音使其信噪比遠遠低于生物發光。雖然許多公司采用不同的技術分離背景光，但是受到熒光特性的限制，很難完全消除背景噪音。這些背景噪音造成熒光成像的靈敏度較低。目前大部分高水平的文章還是應用生物發光的方法來研究活體動物體內成像。但是，熒光成像有其方便，便宜，直觀，標記靶點多樣和易于被大多數研究人員接受的優點，在一些植物分子生物學研究和觀察小分子體內代謝方面也得到應用。對于不同的研究，可根據兩者的特點以及實驗要求，選擇合適的方法。最近許多文獻報道的實驗中，利用綠色熒光蛋白和熒光素酶對細胞或動物進行雙重標記，用成熟的熒光成像技術進行體外檢測，進行分子生物學和細胞生物學研究;然后利用生物發光技術進行動物體內檢測，進行活體動物體內研究。

小動物活體成像常見問題及分析

1.熒光素酶的發光是否需要激發光?

熒光素酶的發光是生物發光，不需要激發光，但需要底物熒光素(Luciferin)。

2.在體外的細胞培養中，為什么要經常用抗生素篩選?

體外培養過程中，不篩選也可以，只要時間不是很長， 接種代數不要很多。到目前為止，還沒有發現基因丟失的情況。但若接種的代數過多，建議用藥物篩選一段時間或從原始的細胞株培養以保證細胞發光的強度，廈門逸漠生物的LUC 、GFP 、RFP及雙標記使用puro、bsd抗性篩選。

3.底物熒光素(Luciferin)是如何進入小鼠體內的?需要多少?

熒光素是腹腔注射或尾部靜脈注射進入小鼠體內的，約一分鐘就可以擴散到小鼠全身。常用方法是腹腔注射，擴散較慢，開始發光慢，持續發光長。若進行熒光素靜脈注射，擴散快，開始發光快，但發光持續時間很短。大部分發表的文章中，熒光素的濃度是150mg/kg 。20克的小鼠約需3mg的熒光素。

4.熒光素酶的發光特性如何?

通過腹腔注射老鼠后約一分鐘左右熒光素酶就開始發光，通常十分鐘后強度達到穩定的最高點。在最高點通常持續約20-30分鐘后開始衰減，約三小時后發光全部消失。通常最好的檢測時間是在注射后15 - 35分鐘之間，但建議實驗人員在做不同實驗?zāi)Ｐ颓斑M(jìn)行連續時間點發光曲線的繪制，以確定最高穩值的時間范圍。

5. 如何保證熒光素酶(Luciferase)的穩定性?

熒光素酶基因是插到細胞染色體上的，當細胞分裂、轉移、分化時, 熒光酶也會得到持續穩定的表達。

6. 標記的腫瘤接種以后，會發生 Luciferase 的丟失嗎?

丟失的可能性及量非常小，不會影響實驗結果。有一些實驗報道的結果中，標記的細胞在動物體內存活幾年的時間還可以持續發光，說明 Luciferase 基因的標記非常穩定。

7. 可以用腫瘤塊而不是細胞接種嗎?

可以先用標記的細胞在皮下接種，然后從皮下取出腫瘤塊進行原位接種。

8. 標記細胞與標記基因所用的啟動子有何不同?

標記細胞一般用在細胞內能穩定表達的啟動子, 顯示細胞的數目。標記基因一般用此基因的啟動子，與此基因平行表達, 顯示此基因的表達數目，廈門逸漠使用的啟動子是CMV。

9. 熒光素酶的表達高低與所用啟動子的活性有關嗎?

有關，啟動子的活性高，則熒光素酶的表達高，啟動子的活性低，則熒光素酶的表達低。

10. 有幾種常用的熒光素酶?特性如何?

常用的熒光素酶有兩種，分別是Luciferase 和 Renilla 熒光素酶，二者的底物不一樣，前者的底物是 D-luciferin，后者的底物是 coelentarizine 。二者的發光顏色不一樣，前者所發的光波長在 540-600nm，后者所發的光波長在 460-540nm 左右。前者所發的光更容易透過組織，后者在體內的代謝比前者快。大部分的發表文章通常使用前者用作報告基因， 也有一些文章使用兩者進行雙標記。

11. 組織切片可以觀察到生物發光嗎?

可以，但熒光酶的體外活性保持時間比較短， 約幾十分鐘。有相關的文獻。

12.正常成體小鼠可以看到體內發光嗎?是否不需要裸鼠?

可以。成體老鼠和裸鼠，幼鼠及胚胎的區別只在與對可見光的穿透性不同,可以看到成體正常老鼠的體內發光。這正是這項技術的價值所在?？梢姽獾拇┩改芰υ?-4cm, 所以大鼠也可以作為活體成像的動物，并有很多關于大 鼠的文章。

13.熒光素酶的發光強度是否同細胞的數量成正比?

是的，熒光素酶的發光強度同標記的靶點，包括細胞、基因、細菌和病毒的數量成正比。密西根大學Brian Ross發表的一篇文章專門研究了這個問題。確定熒光素酶的發光強度與細胞數成正比關系，并且線性關系到0.9 以上。

14.熒光素酶發光的波長與體內的穿透性如何關系?

熒光素酶發出的光主要是偏紅光,與綠色熒光蛋白(GFP)的綠色熒光不同。熒光素酶的偏紅光比綠色熒光蛋白的綠光在體內的穿透性要強近一百倍 。因?yàn)楣庠诓溉閯游锝M織內傳播時會被散射和吸收，不同類型的細胞和組織吸收光子的特性并不一樣。血紅蛋白(hemoglobin)是造成體內可見光被吸收的主要因素,其吸收可見光中藍綠光波段的大部分。但是在可見光大于600納米的紅光波段，血紅蛋白的吸收作用卻很小。因此，在偏紅光區域，大量的光可以穿過組織和皮膚而被檢測到。

15.為什么建議盡量用RFP而不是GFP來檢測體內發光?

紅光比綠光在體內的穿透性要強近一百倍。波長越長的熒光越容易透過組織，

在條件允許的情況下，我們建議選擇波長較長的熒光染料。

影響成像效果三個因素

主要需要考慮以下影響因素：底物給藥方式、熒光標記物波長和動物毛發。

1.底物給藥方式

常用的底物給藥方式有腹腔注射和尾靜脈注射。

腹腔注射：迅速分布全身，并穿過包括大腦在內的血液組織屏障;注射底物 10～20 分鐘后，發光信號達到峰值;60 分鐘內逐漸減少，直到不可檢測。

尾靜脈注射：可提供更好的再現性和 5～10 倍的高信號，但是注射難度較高，代謝快。

建議：第一次使用熒光素酶底物成像，或者更換新品牌底物，需要進行預實驗，觀察底物在何時達到峰值。確定注射熒光素底物和成像之間的最佳延遲，然后將此時間用于所有實驗，以標準化成像數據。

2.熒光標記物波長

大多數生物體內都表現出一種天然的熒光，通常被稱為「自發熒光」。這些熒光與標記物發射波長重疊，經激發光照射會發射出與標記物相似的熒光波長，導致低信噪比，檢測靈敏度受限，甚至無法檢測。譬如，GFP 的最大激發波長是 488 nm，最大發射波長是 507 nm。

這和皮膚及毛發中的膠原蛋白和彈性蛋白等成分的發射波長相近，有較高的背景信號。此外，標記物激發波長越短，散射越強，吸收越大，穿透深度越淺，越不利于體內深層部位的信號檢測。

建議：使用近紅外波長的熒光染料，優點是更高信噪比，穿透更深，或使用 iRFP 作為報告基因，該熒光蛋白具有更高的亮度、光穩定性和信噪比。

3.動物毛發

C57BL/6 小鼠毛發生長周期由三個階段組成：靜止期(皮膚為淡粉色)、生長期(皮膚變?yōu)樯罨疑蚝谏?、成熟期(毛發停止生長，皮膚恢復為淡粉色)。

生長期中的皮膚色素沉著是活體成像中的一個重要變量，特別是當需要對小信號變化或動物之間的差異敏感時。強烈著色的皮膚可導致 90% 以上的光信號衰減，這顯然會導致顯著的實驗誤差。此外，就算是處于靜止期或成熟期的小鼠，身上的毛發也會造成一個數量級的光信號衰減。

建議：成像前一天，需要通過剃毛或化學脫毛來去除觀察區域的毛發，以便最大限度地收集信號。
